法兰的压力等级

作者:admin     上传日期:2019-08-05     热度:

       依据ASME B16.5, 钢法兰有7个压力等级:Class150 - 300 - 400 - 600 - 900 - 1500 - 2500。法兰的压力等级很明确,Class300的法兰能承受比Class150更大的压力,因为Class300的法兰需要由更多的材料来制造,从而可以抵挡更大的压力。但是,陕西c276法兰的受压能力受多种因素的影响。法兰的压力等级用磅表示,压力等级用不同的方式表示。比如:150Lb 、 150Lbs、150# 和Class150 的意思是一样的。

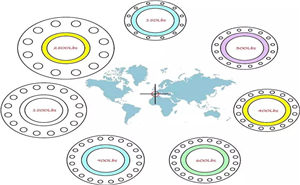

       压力等级示例:法兰的压力因温度而异。温度上升,陕西c276法兰的承压能力随之下降。举例来说,Class150的法兰在常温下承压能力为270PSIG,在400H的承压能力为180PSIG,在600H的承压能力为150PSIG,在800H的承压能力为75PSIG。换言之,当压力下降时,允许温度上升,反之亦然。由于法兰可以由不同的材料制成,如不锈钢、铸铁、球墨铸铁、碳钢等,因此每种材料都有不同的压力等级。下图是一个NPS12(DN300))的法兰示例,大家可以看到,法兰内孔和突面的直径都是相同的。而法兰外径、螺栓孔中心圆直径和螺栓孔直径随压力等级的增加而增大。螺栓孔的数量和直径分别是:CL 150 - 12 x 25.4;CL 300 - 16 x 28.6;CL 400 - 16 x 34.9;CL 600 - 20 x 34.9;CL 900 - 20 x 38.1;CL 1500 - 16 x 54;CL 2500 - 12 x 73


       压力-温度额定值指的是所用材料和等级在额定温度(摄氏温度℃)下的最高允许工作表压(压力单位为bar)。对于中间温度,允许线性插入法来确定中间温度。但是,法兰级别之间不允许插入。  如果陕西c276法兰接头的螺栓和垫片符合相关限定条件,而且陕西c276法兰接头的找正和装配符合优良规程,则这样的法兰接头可适用于压力-温度的额定值。如果后者用于不符合这些资格的法兰接头,则由用户负责。对应于额定压力的额定温度是法兰和法兰管的压力容器的外壳温度。通常,该温度与存储液的温度相同。用户有责任不根据储存液体的温度选择压力等级。当温度在-二九℃(-二℉)以下时,额定值应不大于-二九℃(-二℉)时的额定值。

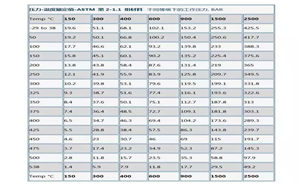

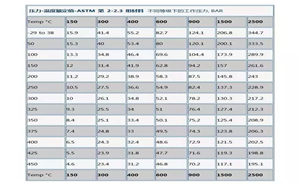

       作为一个例子,以下是两组按ASTM划分的材料及其根据ASME B 16.5进行的压力-温度额定值。
       2. 不得用于455℃以上。
       3. 不得用于370℃以上。
       4. 不得用于260℃以上。
       5.不得用于455℃以上。
